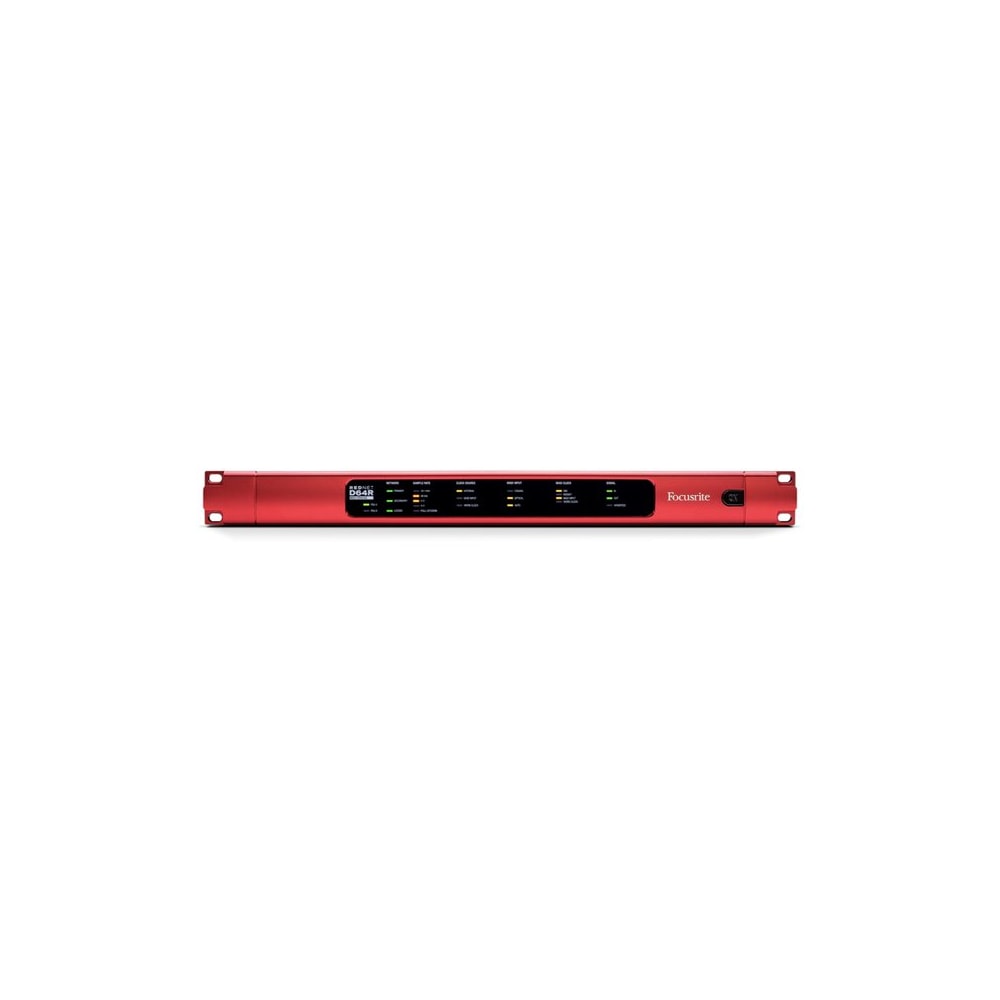

RedNet D64R Focusrite Interface Digital Dante e MADI

RedNet D64R Focusrite Interface Digital Dante e MADI.

Visão geral

64x64 MADI I/O com duas PSUs.

O RedNet D64R é uma interface MADI de 1U, 64x64 para qualquer rede de áudio sobre IP Dante™. Com redundância de rede e fonte de alimentação, o RedNet D64R é a escolha ideal para fornecer I/O MADI em muitas aplicações de caminho crítico, seja em pós-produção, transmissão, som ao vivo ou estúdio de gravação.

A conectividade MADI é fornecida na forma de coaxial por meio de dois conectores BNC no painel traseiro, além de um conector óptico SC-Duplex. O Word Clock I/O permite que o RedNet D64R forneça o clock para o equipamento externo ou, em alternativa, sincronize a rede Dante com um clock externo. A entrada de word clock pode adicionalmente ser usada como a fonte de sincronização dos conversores de taxa de amostragem da unidade, permitindo a operação assíncrona entre a rede e os domínios da MADI. Os LEDs de status do painel frontal fornecem feedback visual da presença do sinal, status do SRC, status da PSU e muito mais.

 GARANTIA

Conte com a garantia de três anos se precisar de reparo ou substituição por defeito de fabricação.

Principais características

• 64x64 MADI I/O para redes de áudio sobre IP Dante;


• Taxas de amostragem de até 24 bits e 192kHz;


• Conversores de taxa de amostragem de entrada e saída;


• Compatível com AES10 e AES67;


• Fontes de alimentação duplas e conexões de rede com potência total e redundância de rede, incluindo conectores de travamento para máxima confiabilidade;


• Transceptor MADI óptico de modo múltiplo com modo único disponível mediante solicitação;


• Saída óptica e coaxial simultânea;


• Word Clock I/O para maior flexibilidade;


• Modo de comutação de entrada automática MADI: quando selecionado, a entrada favorecerá a óptica e mudará rapidamente para coaxial se a entrada óptica for perdida;


• Controle remoto abrangente e medição de sinal remoto através do RedNet Control.




•

Especificações

Conversores de taxa de amostragem

• Faixa de taxa de amostragem: 41 a 216kHz (MADI);


• Erro de ganho: -0,01dB;


• Faixa dinâmica: > 139dB (método -60 dBFS);


• THD N:


• Latência: 43 a 196 amostras (dependente da taxa de amostragem de rede e MADI);


• Fontes de clock MADI: RedNet, Entrada MADI e Word Clock.




•

Desempenho digital

• Taxas de amostragem suportadas: 44,1/48/88,2/96/176,4/192 kHz (-4/-0,1/0,1/4,167) a 24 bits;


• Fontes de clock: Interno, MADI ou do Dante Network Master;


• Faixa de clock de palavra externa: Taxa de amostragem nominal ± 7,5.




•

Conectividade do painel traseiro

• Norma elétrica: conforme AES10: 2008;


• Cabo recomendado: OM1 adere à AES10: 2008 RedNet 6/D64R suporta OM2 se o dispositivo de terceiros também suportar OM2;


• Conector: Duplex-SC;


• Padrão óptico: conforme AES10: 2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166);


• Entrada do Word Clock: 1 porta BNC 75O;


• Saída do Word Clock: 1 porta BNC 75O;


• PSU: 2 entradas IEC com clipes de retenção;


• Rede: 2 x etherCON NE8FBH-S, também compatível com conectores RJ45 padrão.




•

Indicadores do painel frontal

• PSU principal (A): LED verde. Acende quando uma entrada CA é aplicada e todas as saídas DC estão presentes;


• PSU secundária (B): LED verde. Acende quando uma entrada AC é aplicada e todas as saídas CC estão presentes;


• Rede primária: LED verde. Indica que uma conexão de rede está presente na porta principal quando no modo redundante;


• Rede secundária: LED verde. Indica que uma conexão de rede está presente na porta secundária quando no modo redundante;


• Rede bloqueada: LED verde. Quando a unidade é escrava da rede, mostra um bloqueio de rede válido. Quando a unidade é mestre da rede;


• Taxa de amostragem: LED laranja para cada um: 44,1 kHz, 48 kHz, x2, x4;


• Puxar para cima/baixo: LED laranja. Indica que a unidade está configurada para operar em um domínio pull up/down de Dante;


• Fonte do clock: LED laranja para cada: Internal, MADI Input e Word Clock;


• Entrada MADI: LED laranja para cada um: coaxial, óptico e automático;


• Clock MADI: LED laranja para cada um: SRC, RedNet, Entrada MADI e Word Clock;


• Indicadores de sinal: 2 LEDs verdes, 1 indicador de entrada/1 saída. Ilumine @ -126dBFS;


• Status: LED laranja para cada um: SRC.




•

Modos de rede

• Redundante: permite que a unidade conecte duas redes independentes;


• Comutado: conecta as duas portas ao switch de rede integrado, permitindo o encadeamento em série do dispositivo.




•

Requisito ambiental

• Temperatura operacional ambiente: 50 °C (122 °F).




•

Tamanho e peso

• Largura: 48,26 cm;


• Altura: 4,45 cm;


• Profundidade: 30,8 cm;


• Peso: 4,32 kg.




•
