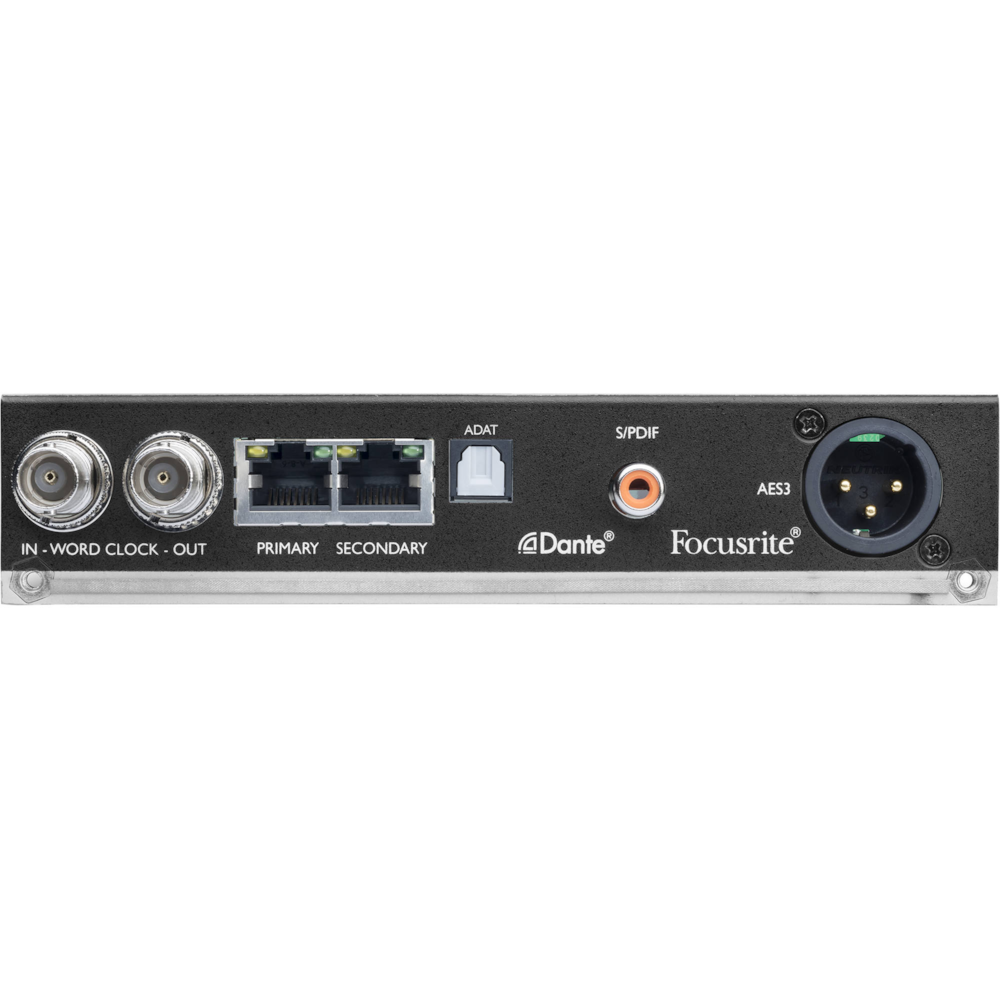

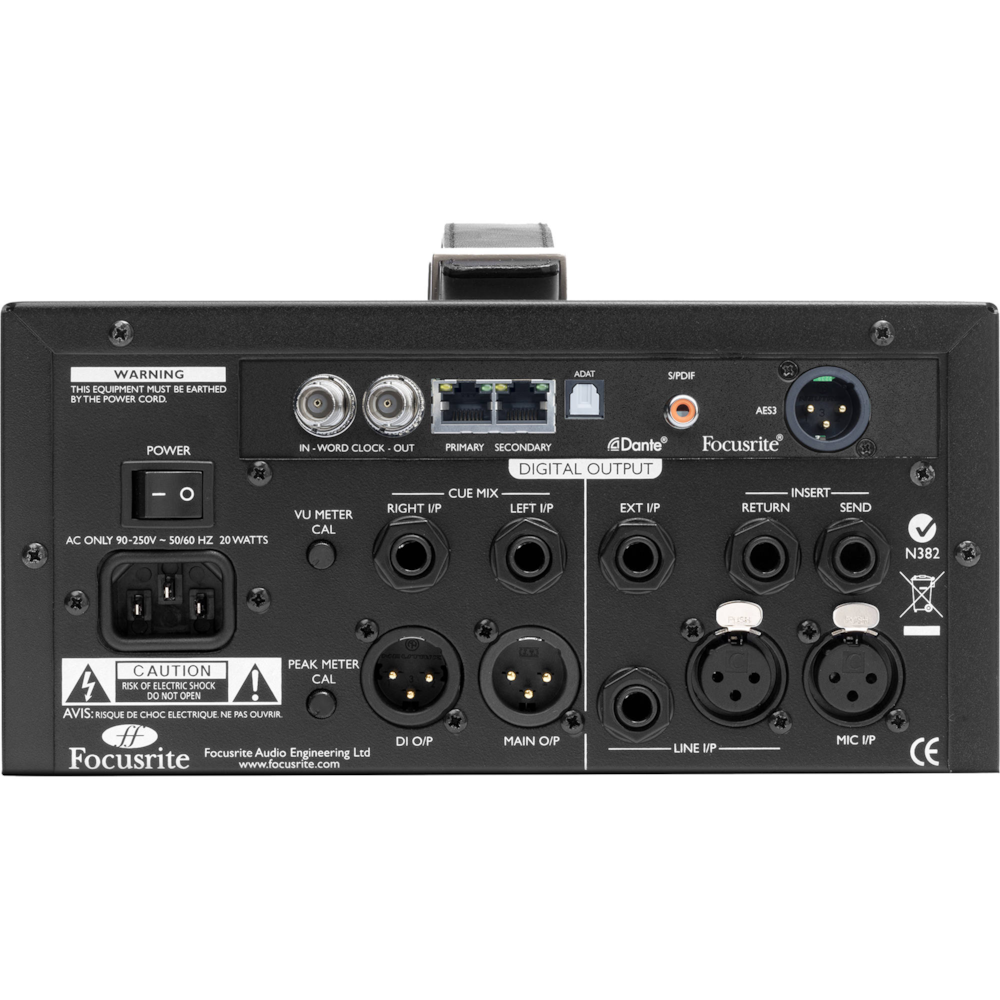

ISA ADN2 Focusrite Placa conversora AD para ISA One

Placa opcional que adiciona conversão analógico-digital e conectividade digital ao ISA One.

Recursos principais

• Placa de expansão de 2 canais para ISA One.
• Resolução de até 24 bits/192 kHz.
• Saídas Dante, AES3, ADAT e S/PDIF.
• Conectores RJ45 primário/secundário para Dante.
• Word clock em BNC.
• Não inclui o pré-amplificador ISA One.

Condição comercial cadastrada

Conte com a garantia de três anos se precisar de reparo ou substituição por defeito de fabricação.

Recursos

• Conversor analógico-digital de dois canais para ISA One
• Taxa de amostragem de até 24 bits/192kHz
• Conectividade Dante via portas Ethernet primária e secundária com redundância e troca automática em caso de falha
• Conexão XLR de dois canais para saída AES3
• Conexão RCA de dois canais para saída S/PDIF
• Conector TOSLINK de dois canais para saída ADAT
• E/S Word Clock em conectores BNC permite a sincronização com várias fontes digitais, para sincronizar a rede Dante com o relógio doméstico ou para sincronizar equipamento externo com a rede Dante
• Os softwares RedNet Control e Dante Controller permitem o roteamento e controle Dante a partir de um computador; sem necessidade de patch de hardware
• Brainworx bx_console Focusrite - plug-in exclusivo que captura fielmente o som, a sensação e o estilo dos módulos originais Focusrite ISA 110 Equalizer e ISA 130 Dynamics.


Performance de áudio

• Níveis De Referência De 0 DBFS: 22dBu
• Resposta De Freqüência: 20Hz - 20kHz ± 0,1dB
• THD + N: -105dB (0,0006%) não ponderado, 20Hz - 20kHz; Entrada -1dBFS
• Ruído Na Presença De Sinal: -121dBu 'A' ponderado (típico)
• Faixa Dinâmica: 121dB com ponderação 'A' (típico), 20 Hz - 20 kHz

Performance digital

• Taxas De Amostra Suportadas: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz (-4% / -0,1% / + 0,1% / + 4,167%) em 24 bits
• Fontes De Relógio: Relógio interno ou Word Clock

Crosstalk

• Entrada Para Entrada: <-100dB; 20Hz - 20kHz (canal dirigido a -20dBFS)

Conectividade de saída do painel frontal

• Contagem De Canais: 2 canais Dante
• Saída: 1 x XLR masculino

Dante

• Saída: 2 conectores RJ45 padrão Ethernet (compatível com Cat 5e e superior).
• Contagem De Canais: 2 canais Dante

AES3

• Contagem De Canais: 2 canais
• Saída: 1 x XLR masculino

ADAT

• Contagem De Canais: 2 canais ADAT
• Saída:1 x conectores TOSLINK

Atribuições De Canal A 44,1 KHz, 48 KHz

• Porta 1 = Canais 1 - 2

Atribuições De Canal A 88,2 KHz, 96 KHz: SMUXI

• Porta 1 = Canais 1 - 2

Atribuições De Canal A 176,4 KHz, 192 KHz: SMUXII

• Porta 1 = Canais 1 - 2

Especificações

• Placa de expansão de 2 canais para ISA One.
• Resolução de até 24 bits/192 kHz.
• Saídas Dante, AES3, ADAT e S/PDIF.
• Conectores RJ45 primário/secundário para Dante.
• Word clock em BNC.
• Não inclui o pré-amplificador ISA One.
